85
л.с.
Необходимая мощность трактора от 85 л.с.
-

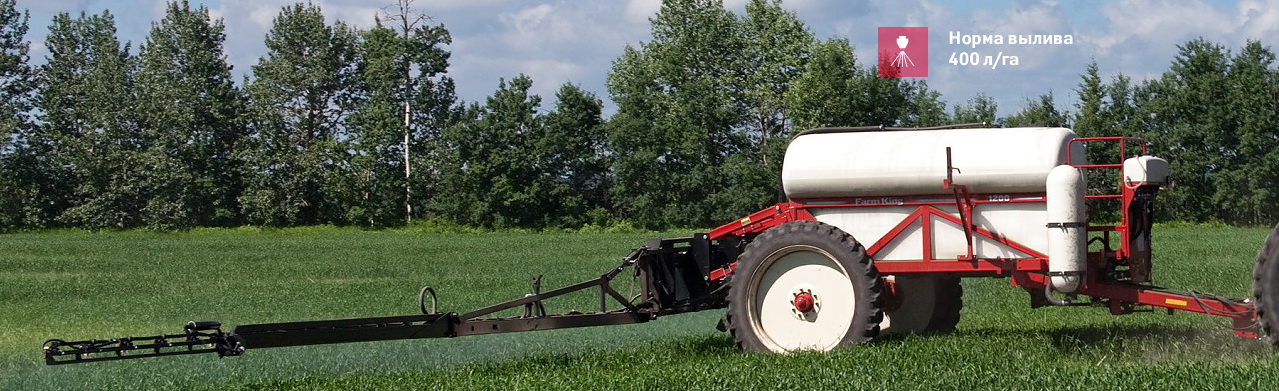

400
л/Га
Норма вылива
-
50
см

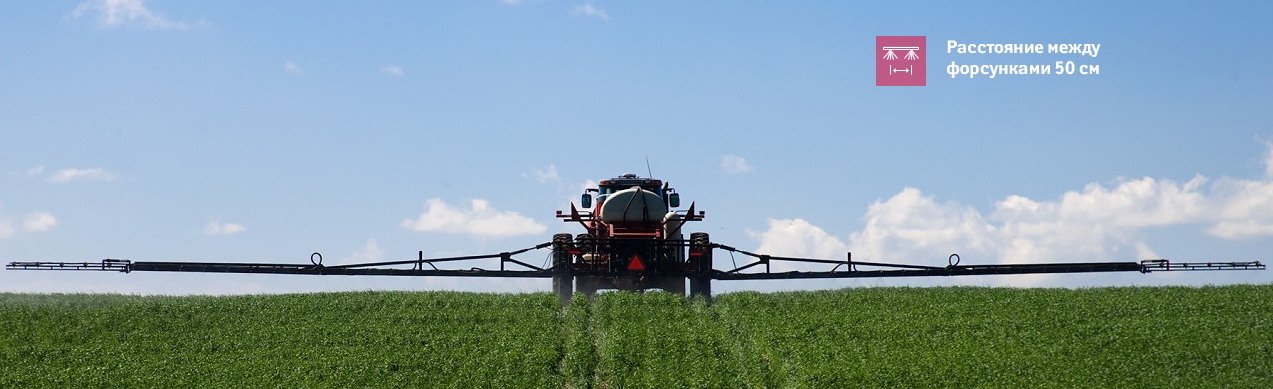

Расстояние между форсунками
-
Henschen
Стабилизация штанги
-
700
л/мин
Производительность насоса
-
PS1200 | PS850

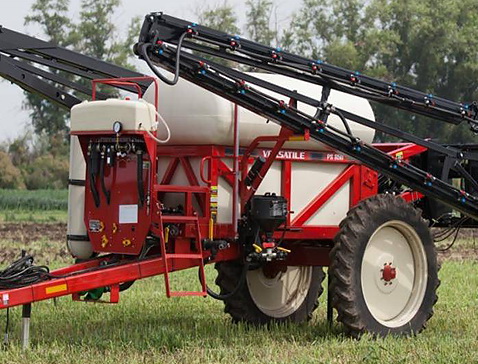

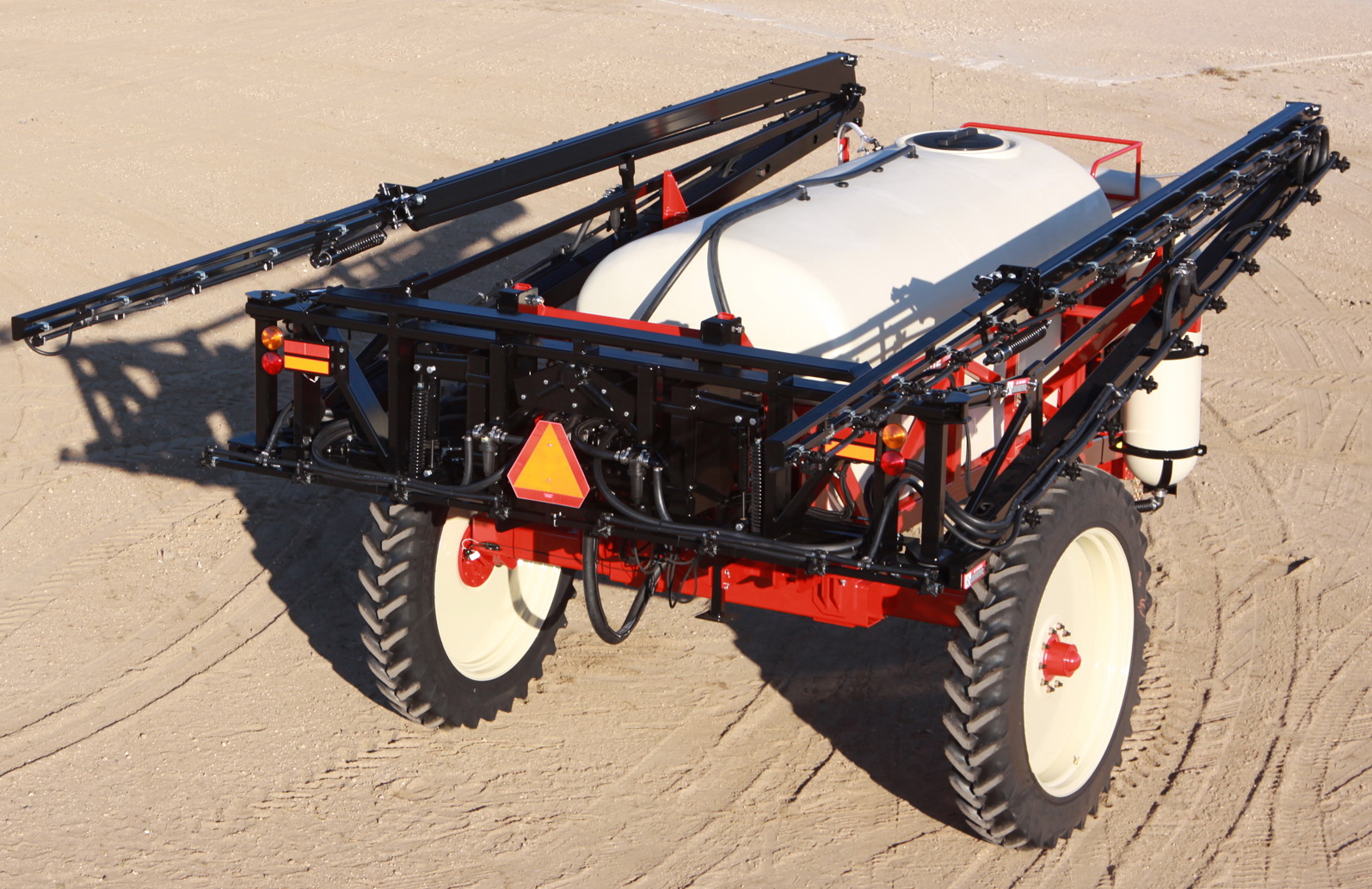

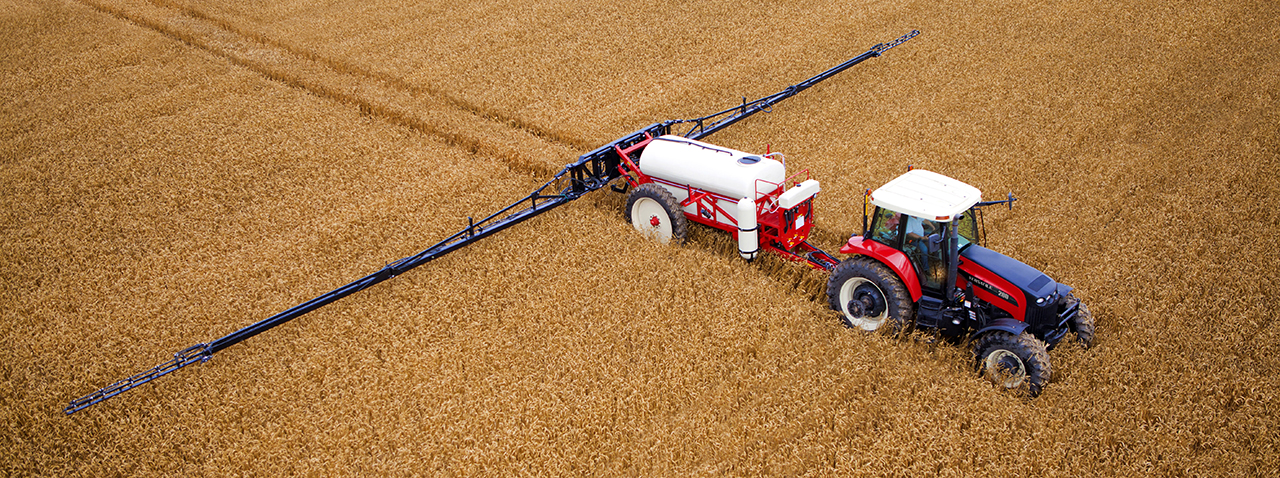

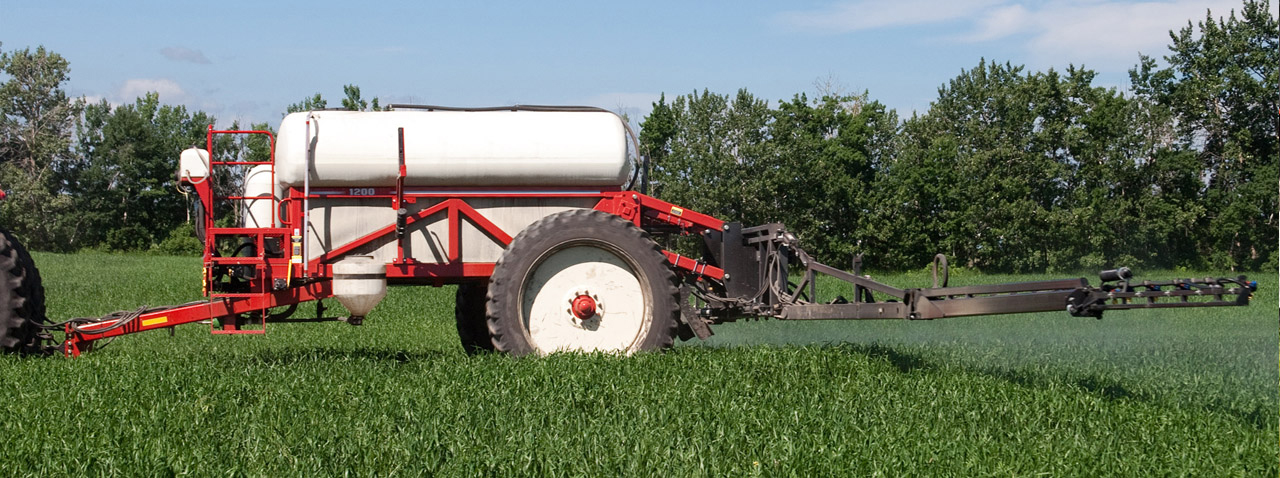

ОБЩЕЕ ОПИСАНИЕПрицепные опрыскиватели VERSATILE предназначены для защиты растений и внесения удобрений в виде водяных растворов. Опрыскиватели одинаково эффективны при применении в технологиях как сплошного, так и ленточного покрытия. Норма внесения удобрений задается оператором и автоматически поддерживается на указанном уровне вне зависимости от изменения скорости движения. Прицепные опрыскиватели VERSATILE способны вносить от 5 до 400 литров на гектар при скорости движения до 15 км/ч.
-

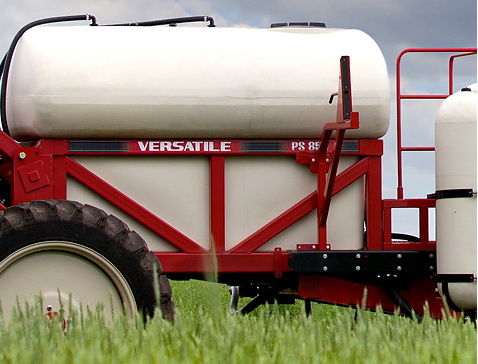

ШАССИ И РАМА
Жесткая замкнутая конструкция невосприимчивая к изгибу и кручению – максимальная надёжность и долговечность!
• Для обеспечения надежности, устойчивости и высочайших эксплуатационных показателей опрыскивателя применена жесткая стальная сварная рама колыбельного типа. Это позволяет добиться размещения бака без дополнительного крепления и исключить поперечные перемещения бака. • Интегрированное транспортное дышло • Высочайшее качество сварки рамы - полуавтомат в защитной среде. • В производстве используется высококачественная сталь. Срок службы рамы не менее 20 лет.% • Площадка для механизатора с поручнями и рифленой поверхностью обеспечивает удобный доступ к основной заливной горловине, служит отличным «рабочим местом» при работе с химическими растворами в емкостях (можно поставить канистру). • Благодаря низкому центру тяжести машина обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора.
-
-

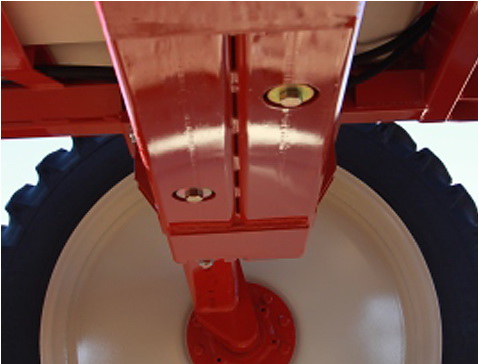

КОЛЕСНЫЙ МОСТ
Широкий диапазон регулировки колеи – универсальность и стабильность в работе!
• Жесткий усиленный мост из трубчатого профиля толщиной 12 мм. • Клиренс 85 см. • Механическая регулировка каждой полуоси позволяет выбрать оптимальную колею опрыскивателя для работы по культурам с различным междурядьем. • Два болта из специальной стали повышенной прочности гарантируют надёжность фиксации полуосей. • Мощная ступица обеспечивает длительный срок службы даже при эксплуатации в тяжёлых условиях.
-

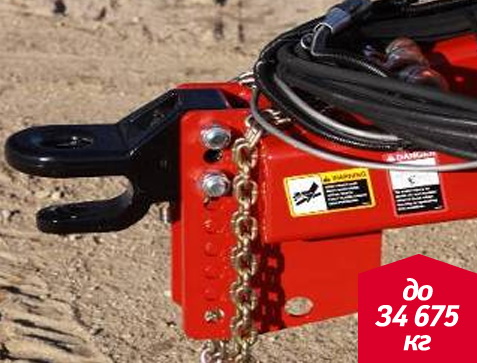

СЦЕПНОЕ УСТРОЙСТВО
• Для обеспечения безопасности при транспортировке опрыскивателя максимальная нагрузка на крюке рассчитана до 34 675 кг. • Два разных типа сцепной проушины. Диаметр пальца (шкворня) 25 - 32 мм. • Регулировка по высоте для большей универсальности. • Цепь безопасности
-
-
ОСНОВНОЙ БАК ДЛЯ РАСТВОРА
Бак из пластика надёжно защищён от повреждений!
-
• Бак выполнен из полиэтилена низкой плотности с гладкими внутренними стенками, что позволяет избегать отложений твердых частиц на стенках бака.
• Исполнение в светлом пластике позволяет уменьшить воздействие ультрафиолетовых солнечных лучей на раствор и избегать термического разложения химических компонентов.
• Сливной канал по длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя.
• Канал оканчивается водяным колодцем глубиной 25 см, что предотвращает работу насоса в сухом состоянии.
-
ДОПОЛНИТЕЛЬНЫЕ БАКИ
В соответствии с требованиями по безопасности РФ

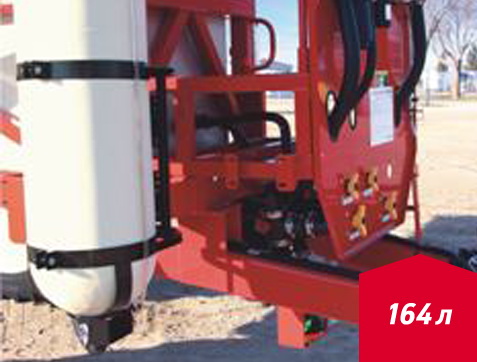

• Для обеспечения безопасности окружающей среды и рабочего персонала при окончании работ на поле, смене химических реагентов необходимо провести очистку и промывку основного бака и трубопроводов, клапанов и центробежного насоса системы полива. Для этого на раме опрыскивателя смонтирована отдельная емкость для чистой воды, объемом 164 литра. • В соответствии с требованиями по безопасности при проведении работ с химическими веществами на опрыскивателе размещается емкость с чистой водой объемом 56 литров для мытья рук, промывания глаз и полости рта.
-

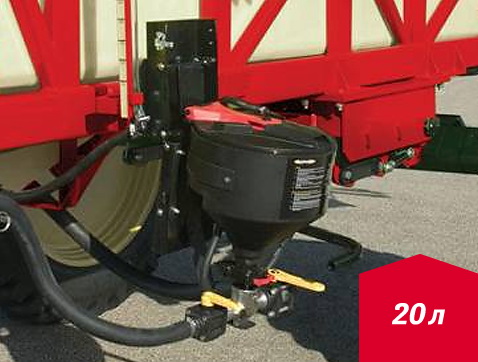

ВНЕШНИЙ СМЕСИТЕЛЬ
• Для приготовления химических растворов прямо на поле используется внешний смеситель химических веществ. • Объем смесителя 20 литров. • Мойка для химической тары. • Для удобства смеситель может опускаться по высоте.
-
-

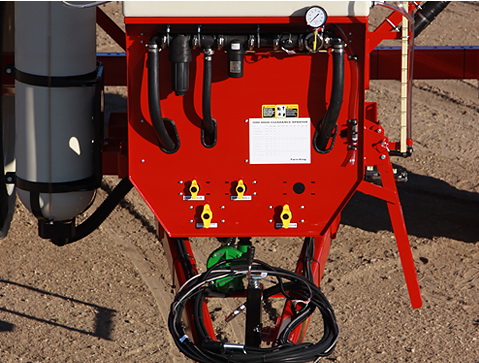

ПОСТ УПРАВЛЕНИЯ
• В опрыскивателях VERSATILE повышенное внимание уделено таким элементам, как система регулирования расхода и система подачи химикатов. • К посту управления обеспечен удобный доступ с обеих сторон. Все краны, манометр, расходомер и регулирующий клапан-дозатор видны из кабины трактора. • Для управления всеми функциями опрыскивателя (промывка, смешивание, опрыскивание, заполнение и т.д.) используются простые шаровые краны. • Размеры трубопроводов и кранов стандартизированы, что обеспечивает высочайшую ремонтопригодность поливной арматуры.
-

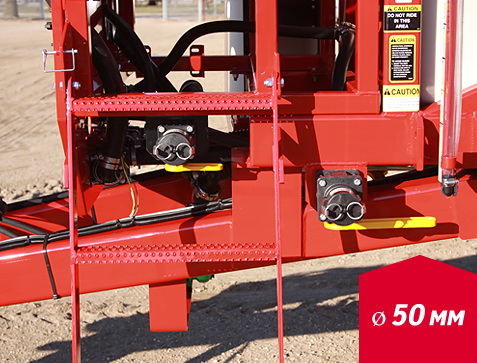

• На опрыскивателе имеются полевые заправочные горловины ø 50 мм. • Используются для заправки чистой водой, готовым раствором или химикатами из внешнего источника (буксируемой цистерны) без выхода за пределы обрабатываемого поля. • Заправочные горловины обеспечивают быстрое и удобное заполнение баков для раствора и чистой воды. • Модульный принцип присоединительного устройства позволяет легко поменять тип и размер заправочных горловин.
-

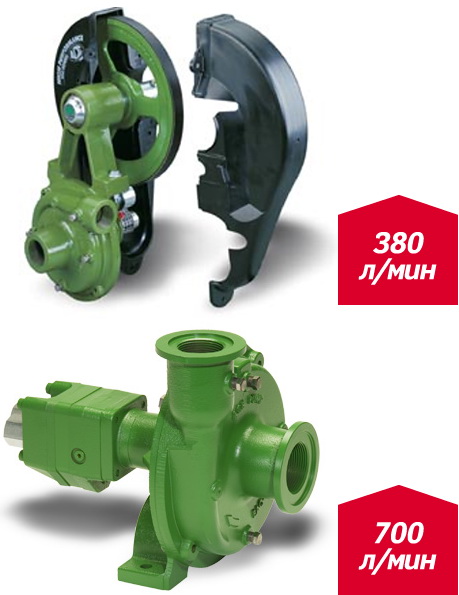

НАСОС
Высокая производительность – гарантия успеха! Простота и надёжность конструкции гарантия стабильной работы!
Насос с приводом от ВОМ трактора
-
• Подпружиненный натяжной шкив поддерживает надлежащее натяжение ремня, что сводит к минимуму нагрузку на подшипники насоса.
• Для отличной коррозионной стойкости вал и компенсатор износа у всех насосов ACE с приводом от вала отбора мощности выполнены из нержавеющей стали.
• Высокопроизводительный насос позволяет экономить топливо, работая при более низких оборотах двигателя трактора при сохранении достаточных давлений опрыскивания
Насос с приводом от гидромотора
-
• Литой стальной корпус, силиконо–керамические сальники вала, хорошее сопротивление износу, долгий срок службы.
• Отсутствие клапанной части в насосе, делает его менее восприимчивым к качеству очистки заправляемой воды, что немаловажно в условиях забора воды из природных источников.
• Производительность насоса с приводом от гидромотора до 700 л/мин!!!
-
ПАНЕЛЬ УПРАВЛЕНИЯ

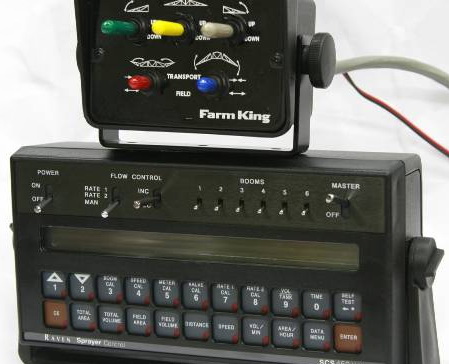

• Компьютер полива фирмы Raven прост в использовании, достаточно несколькими лёгкими нажатиями клавиш установить необходимую норму внесения СЗР и компьютер будет её поддерживать с высокой точностью в широком диапазоне изменения скорости. • Есть возможность совмещения рабочего процесса с работой системы позиционирования на базе GPS это в свою очередь повышает точность внесения СЗР, скорость, производительность и удобство работы с опрыскивателем. • Для управления штангой используется выносной пульт. • Надёжность, точность и простота управления – это отличительные особенности панели управления опрыскивателями Versatile.
-
-

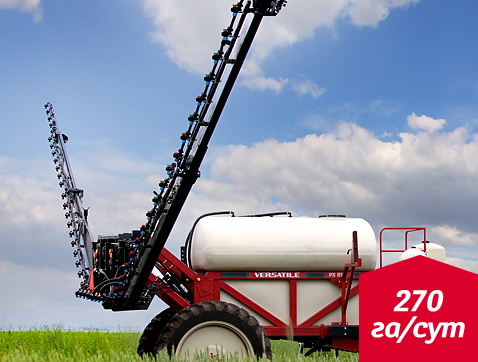

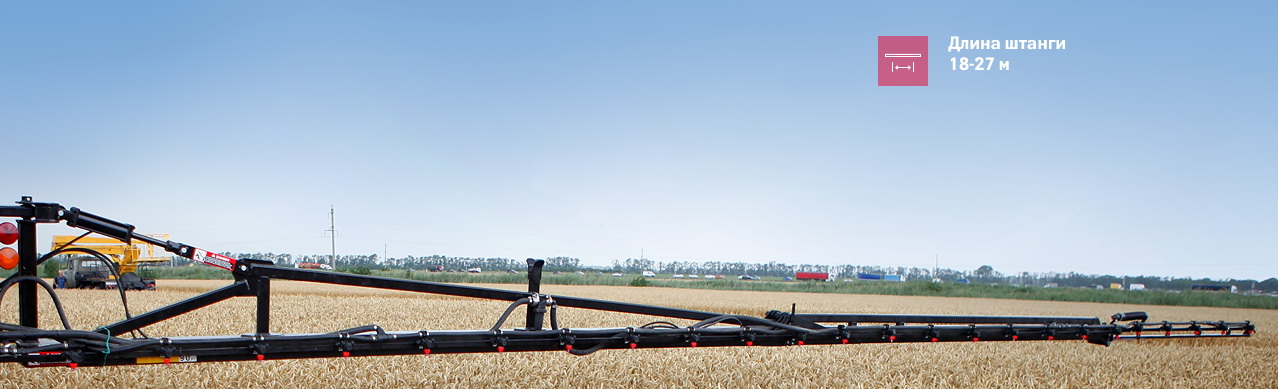

ШТАНГА
Штанга отвечает всем современным требованиям, по надёжности и стабильности работы, занимает лидирующие позиции на рынке благодаря:
-
- простой конструкции из стального профиля, усиленного в двух измерениях
- гидравлическому вертикальному складыванию
- структура штанги защищает форсунки и трубопроводы от повреждений
- штанга оснащена надёжной и простой системой стабилизации
- самовыравнивание быстрое и точное
• Патентованная система подвески штанги обеспечивает безударный ход секций и плавную регулировку высоты штанг.
• Параллелограммная подвеска штанги
• Силовыми элементами являются усиленные гидравлические цилиндры.
-

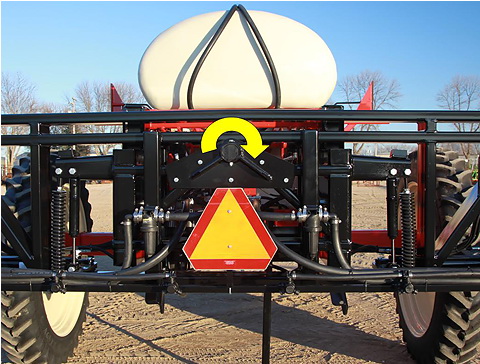

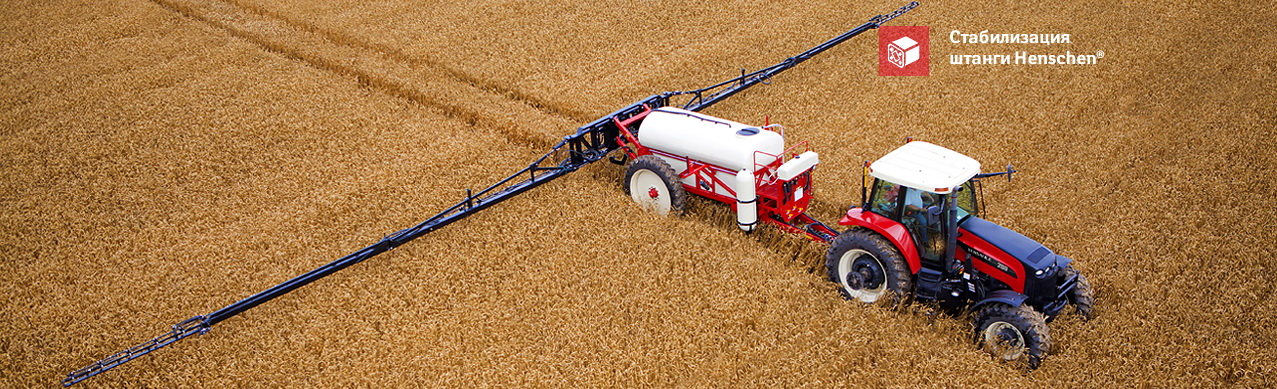

СИСТЕМА СТАБИЛИЗАЦИИ
Маятниковая система гашения крутильных колебаний!
• Центральный узел (ось) подвеса стрелы располагается вверху конструкции, что позволяет стреле занимать нейтрально положение по принципу рычажных весов или маятника. • Ярко выражен эффект самовыравнивания, а дополнительные пружины и амортизаторы гарантируют высокую стабильность штанги в работе.
-

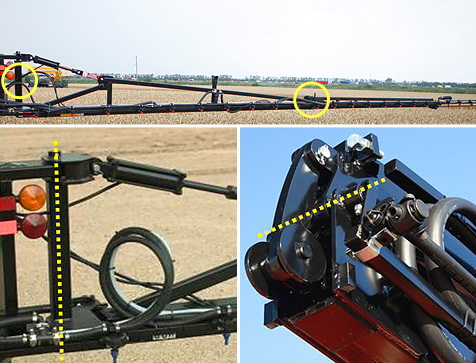

Разноориентированные шарниры - эффективное гашение горизонтальных колебаний!
• Шарниры соединения механических секций штанги, сориентированы под разными углами друг относительно друга. • Такое расположение шарниров, в сумме с большой массой штанги минимизирует эффект «хлопанья крыльями».
-

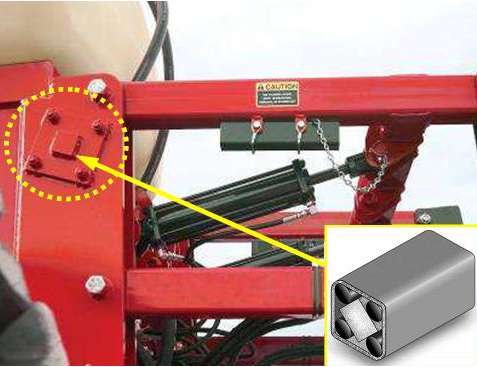

Запатентованное решение – резинометаллический элемент Henschen!• Опрыскиватели Versatile единственные в своем роде оснащены системой гашения вертикальных колебаний на основе резино-металлического шарнира Henschen ®. • Шарнир не требует обслуживания в течение всего срока службы.
Henschen - полностью исключает раскачивание штанги!
-

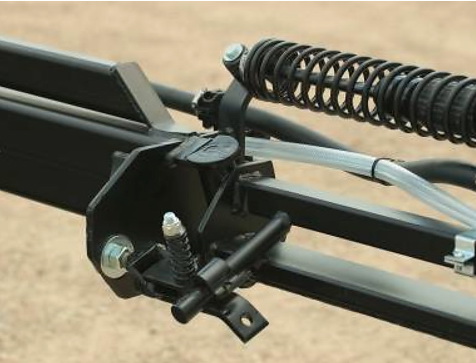

Защита крайней секции
• Крайние секции оснащены шарнирными сочленениями, которые при контакте с препятствием могут изгибаться назад-вверх и автоматически возвращаться в исходное положение. • Применение амортизатора гарантирует мягкий возврат в рабочее положение , продлевая тем самым срок службы шарнира защиты от излома • Пружина не позволяет секции «зависнуть» в сложенном состоянии и обеспечивает стабильность защиты штанги • Уловитель с регулируемым усилием срабатывания надёжно удерживает секцию в работе, обеспечивая максимальную эффективность.
-
